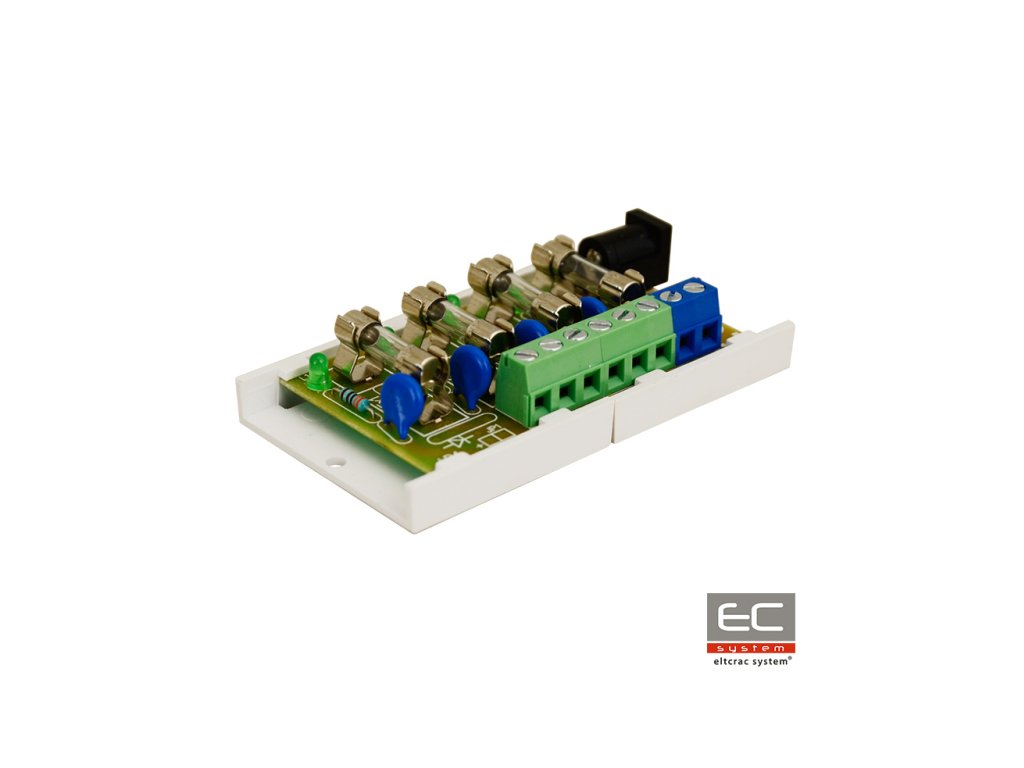

AWZ576 LB4/0.3-1.0A/FTA modul de siguranță - Pulsar

Modul de siguranță destinat distribuirii alimentării în sisteme de alarmă de joasă tensiune care necesită o tensiune în intervalul: 10V÷ 30V DC. Are două intrări de alimentare: bornă cu șurub și priză DC 5,5/2,1 și patru ieșiri protejate independent cu siguranțe fuzibile F0,5A (posibilitate de instalare a siguranțelor de 0,3A sau 1A, nu sunt incluse în pachet) ieșiri de alimentare AUX1÷AUX4. Indicația unei siguranțe este dată de stingererea LED-ului corespunzător modulului: L1 pentru AUX1, L2 pentru AUX2 etc. În plus, fiecare ieșire este protejată printr-un varistor care protejează sursa de alimentare și receptoarele de efectele supratensiunilor din sistemul de alimentare.

Parametrii tehnici:

• Tensiune de alimentare: 10V÷ 30V DC
• Tensiune de ieșire: UAUX = UIN (identică cu tensiunea de alimentare)
• Consum curent: 5 mA÷ 30 mA @ UIN = 10V ÷ 30V DC
• Număr de intrări de alimentare: 2 priză DC 5,5/2,1 sau bornă cu șurub
• Număr de ieșiri de alimentare: 4 (borne AUX)
• Protecții:
• - împotriva scurtcircuitului SCP - 4 x 0.5A
• - împotriva suprasarcinii OLP - 4 x 0.5A (posibilitate de instalare a siguranțelor de 0,3A sau 1A, nu sunt incluse în pachet)
• - supratensiune - varistoare
• Semnalizare optică: LED-uri verzi L1 ÷ L4 - starea ieșirilor AUX1÷AUX4
• Siguranțe F1 ÷ F4: 4 x 0.5A
• Condiții de funcționare: Clasa II de mediu, -10°C ÷50°C
• Dimensiuni: L=80, W=43, H=20 (+/-2mm)
• Montaj: Șină de montaj cu bandă adezivă sau șuruburi de montaj x2 (orificii 3mm)
• Conectori:
• - ieșiri de alimentare - terminale cu șurub 0,41÷1,63 (AWG 26-14)
• - intrări de alimentare - priză DC 5,5/2,1 sau bornă cu șurub 0,41÷1,63 (AWG 26-14)
• Greutate netă/brută: 0,05kg / 0,07kg
• Declarații, garanție: CE, 2 ani de la data fabricării
