Protecție 8 linii interne ale centrului de securitate și alimentare, APS-8Zi/1P - EWIMAR

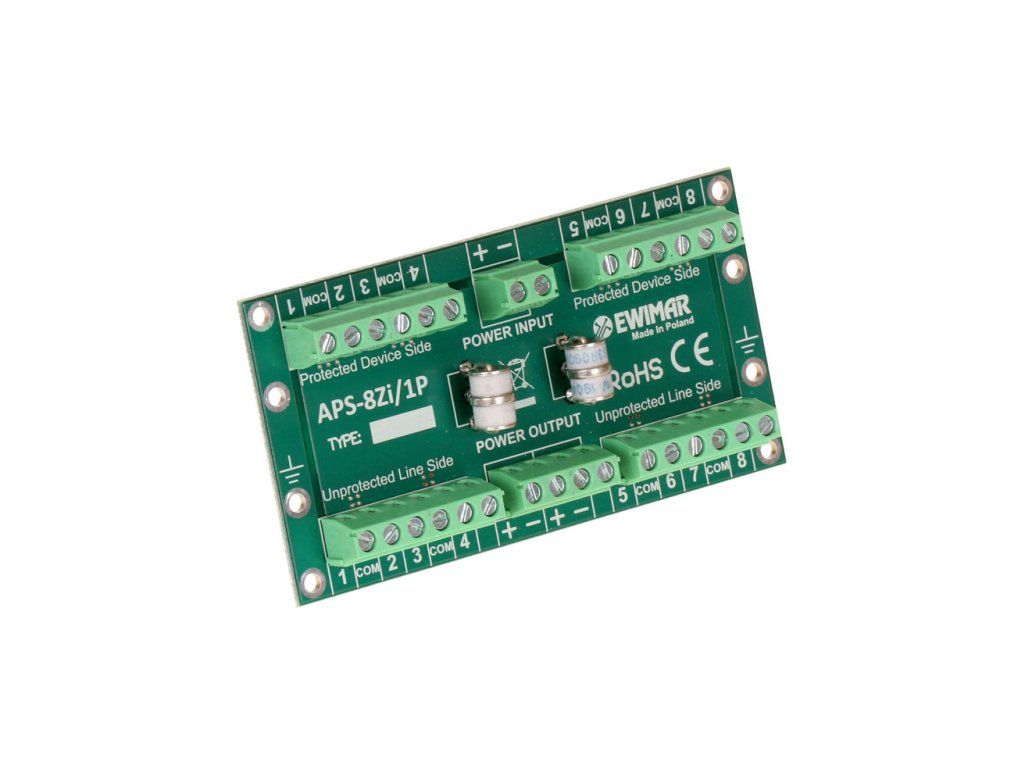

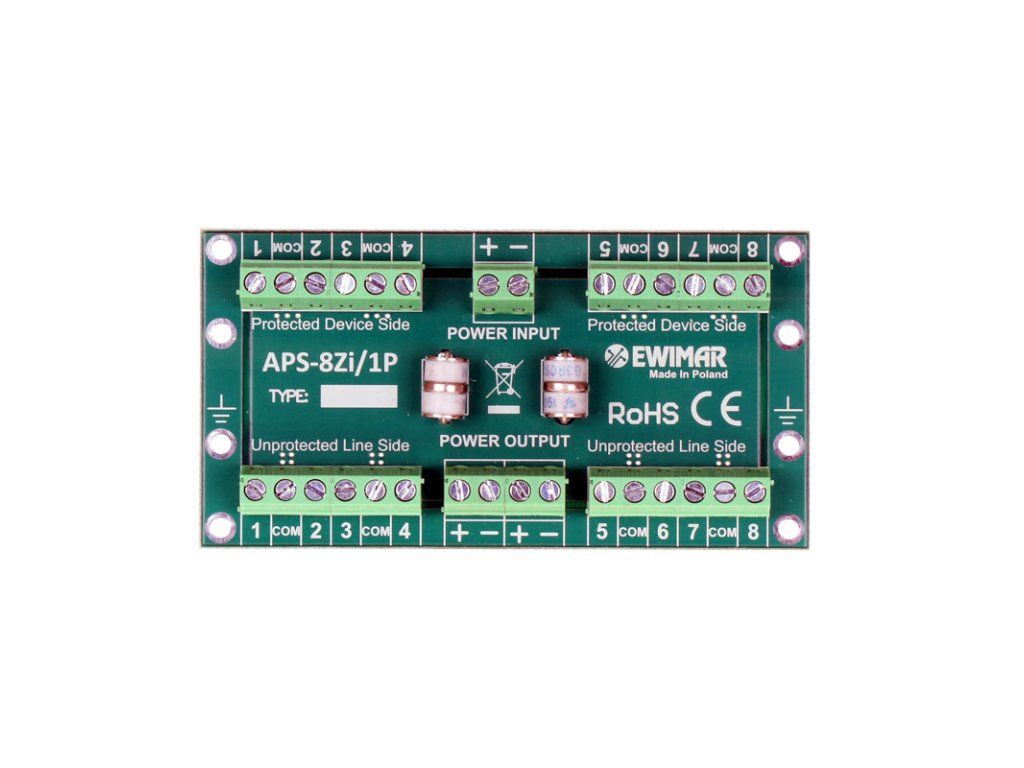

APS-8Zi/1P este un modul care are rolul de a proteja centralele sistemelor de securitate împotriva supratensiunilor și descărcărilor atmosferice. Dispozitivul este echipat cu 8 trasee de protecție destinate semnalelor senzorilor de alarmă și o linie comună de protecție pentru alimentarea lor. Protectorul este realizat sub formă de modul, instalat într-o cutie specială împreună cu alte module, care pot forma un sistem complex de protecție pentru toate semnalele centralei sistemului de securitate. Protecția elimină apariția supratensiunilor induse în cablurile de alarmă în timpul unei furtuni atmosferice. APS-8Zi/1P utilizează soluții speciale care #elimină salturile de scântei care încearcă să pătrundă în sistemul de securitate din alte instalații și disipă încărcătura electrică în pământ. Dispozitivul este destinat utilizării cu senzori instalați în interiorul clădirii.

Fiecare linie de alimentare a alarmei este echipată cu circuit de protecție independente cu eficiență de 2kA, utilizând f fuse super rapide MOSFET. Aceasta împiedică pătrunderea impulsurilor de tensiune de peste 18V pe partea protejată. Această abordare creează o barieră de protecție eficientă pentru fiecare tip de sistem de securitate, fără a afecta chiar și circuitele de alarmă în 4 stări. Standardul bornelor părții expuse și protejate a fost menținut conform standardului de conectare la centralele sistemelor de securitate, asigurând o instalare ușoară și întreținere ulterioară. Dispozitivul nu trebuie utilizat pentru linii digitale (de conexiune). Pentru acest scop, este necesar să se utilizeze un alt model de dispozitiv de protecție.

Toate cablurile de alimentare ale senzorilor din întregul modul sunt conectate la o singură linie de protecție a alimentării, dotată cu limitator. APS-8Zi/1P pe partea protejată are un terminal dublu, care simplifică conectarea unui număr mai mare de cabluri. Deoarece un scurtcircuit pe unul dintre circuitele de alimentare va activa protecția centralei și va deconecta un număr mai mare de senzori, soluția cu alimentare comună nu este recomandată pentru instalații de clasa S și pentru senzorii exteriori. Pentru soluțiile menționate, este necesar să se folosească suplimentar modulul APS-8P.

APS-8Zi/1P - Exemplu de protecție a liniilor de alarmă
